Ortsanzeige durch Laserpunktausrichtung

in einem Globus

Diese Bilderreihe zeigt wie die verschiedenen Komponenten zusammenarbeiten.

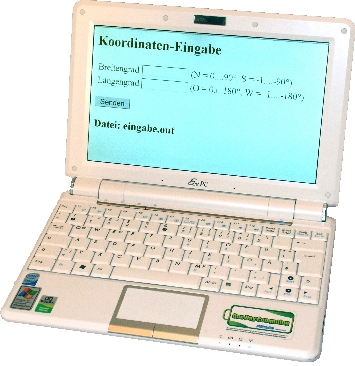

1. Laptop zeigt Webseite auf dem Foxboard an.

2. Eingegebene Koordinaten werden dem Foxboard übergeben.

3. Das Foxboard wertet Koordinaten aus und steuert die Treiberplatine an.

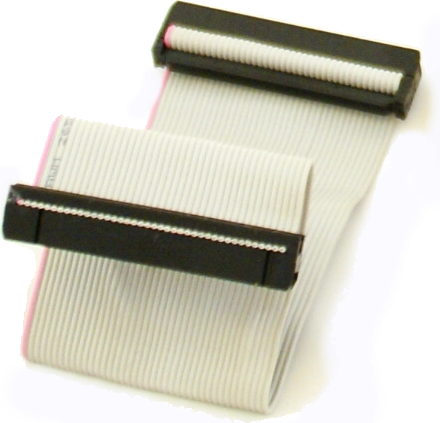

4. Die Treiberplatine schaltet die vom Foxboard gesendeten Zuständen weiter an die Steuerplatinen.

5. Die Steuerplatinen steuern die Schrittmotoren an.

6. Der Globus dreht sich und der innere Schrittmotor richtet den Laser aus.
