Ortsanzeige
durch Laserpunktausrichtung
in
einem Globus
- Die Mechanik -
Anbringung
der Schrittmotoren
Zum Einen musste ein
Schrittmotor so angebracht werden, dass der Globus gedreht werden
kann und zum Anderen muss im Globus ein Schrittmotor angebracht
werden,
um den Laserpunkt zu positionieren..
Hierbei war zu beachten,
dass die Anschlussleitungen für den Schrittmotor, welcher im Globus angebracht wurde, aus dem Globus
herausgeführt werden musste.
Das heißt, dass auf der Seite, an dem
die Halterung für den inneren Schrittmotor angebracht wurde, auch
die Anschlusskabel des Schrittmotors herausgeführt werden mussten.
Deshalb wurde sich zur Anbringen der Schrittmotore so entschieden, wie folgendes Bild zeigt.

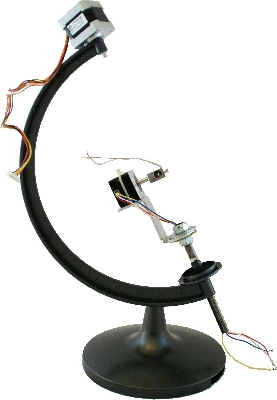

Anbringung der Schrittmotoren
Halterung für Schrittmotor, welcher den Laser dreht

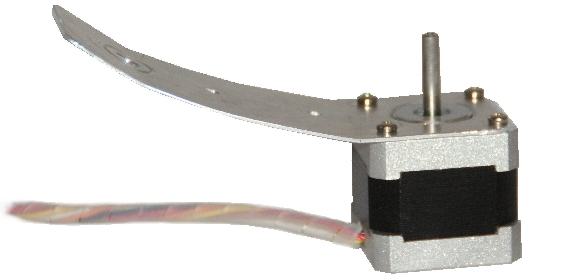

Halterung für Schrittmotor, welcher den Globus dreht
Anbringung
des Lasers
Auch für den Laser
wurde eine Halterung gefertigt. Um nicht die Leitungen des Lasers
abzureisen, musste darauf geachtet werden, dass die der Schrittmotor
nicht beliebig weit drehen kann.

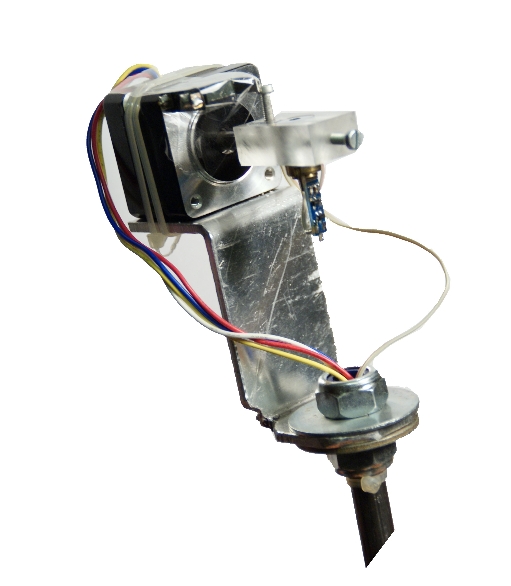

Halterung für den Laser
Unterbringung der Komponenten
Um den Schrittmotor (welcher den Laser ausrichtet) inklusive Halterung und Laser in dem Globus unterzubringen, musste dieser angepasst werden.

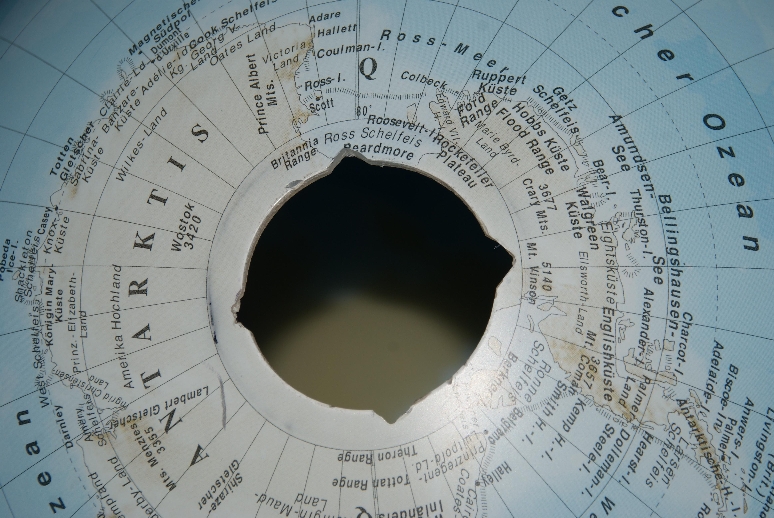

Vergrößerte Öffnung am Globus
Anschließend konnte die Halterung eingeführt werden.
Einführen der Halterung

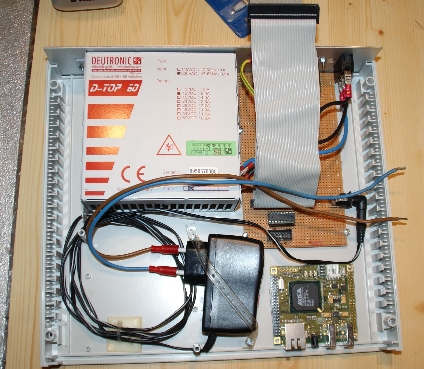

Wie folgende Abbildung zeigt, konnten bis auf die Steuerplatine welche
den Globus-Schrittmotor ansteuert, alle elektronische Komponenten inklusive
Versorgungen in einem Gehäuse untergebracht werden.
Unterbringung der Komponenten

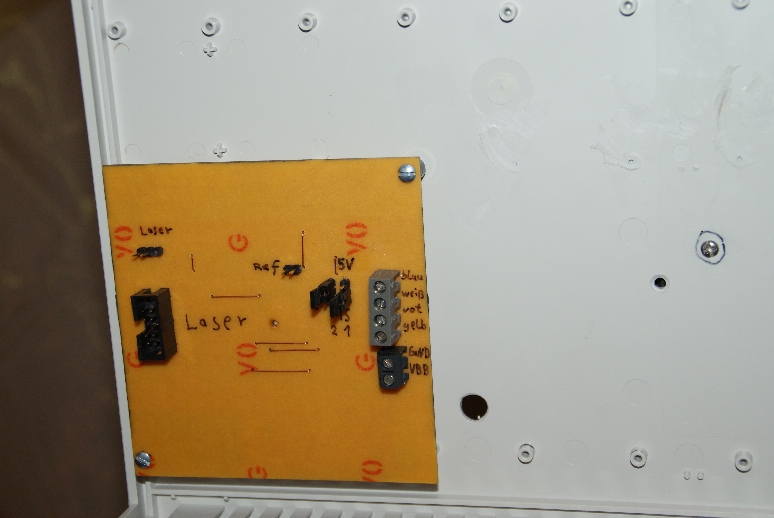

Die Steuerplatine 2 wurde am Gehäusedeckel befestigt.
Steuerplatine 2 am Gehäusedeckel
Die Steuerplatine 1 wurde mit einem kleinen Gehäuse direkt am Globus befestigt.
Steuerplatine 2 am Globus
